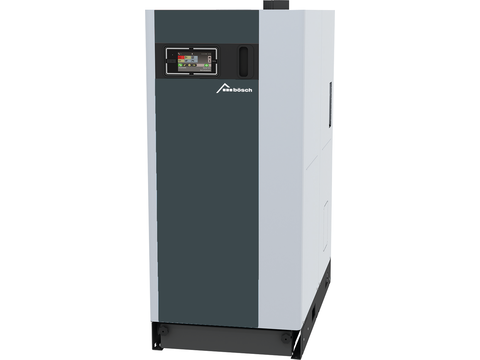

Heizen mit HolzHolz als Brennstoff bietet Wärme und Behaglichkeit. Die innovative bösch Technik macht das Heizen und Warmwasserbereiten mit einer Pellets oder Stückholz-Heizzentrale komfortabel, sicher und effizient.
Übersicht

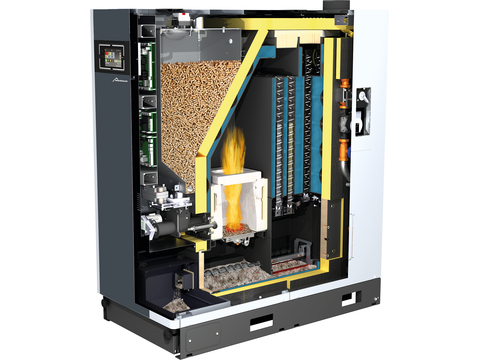

Produktbeschreibung
Spezifikationen
| Bezeichnung | Wert | |
|---|---|---|
| Wärmeleistungsbereich Pellets | kW | 18 - 60 |
| Wirkungsgrad nach EN303-5 | % | 95,3 |
| Bezeichnung | Wert | |
|---|---|---|
| Zulässiger Betriebsdruck | bar | 4 |
| Betriebsdruck maximal | bar | 4 |
| Kesseltemperatur minimal | °C | 50 |
| Kesseltemperatur maximal | °C | 90 |
| Vorlauftemperatur maximal | °C | 90 |
| Rücklauftemperatur minimal | 20 | |
| Zulässige Brennstoffe | Pellets | |
| Wasserinhalt Kessel | l | 113 |
| Wasserdurchfluss minimal | l/h | 1.032 |
| Nennwassermenge (DT=15K) | m³/h | 3,4 |
| Pelletsdurchsatz | kg/h | 12,2 |
| Erforderlicher Mindestkaminzug | Pa | 5 |
| Abgasmassenstrom Nennlast | kg/h | 120 |
| Luftschallpegel maximal | dB(A) | 70 |
| Bezeichnung | Wert | |
|---|---|---|
| Nennspannung | V | 230 |
| Netzfrequenz | Hz | 50 |
| Leistungsaufnahme minimal | W | 13 |
| Leistungsaufnahme maximal | W | 1.625 |
| Absicherung / Typ | A | C16 |
| Bezeichnung | Wert | |
|---|---|---|
| Breite | mm | 730 |
| Höhe | mm | 1.675 |
| Tiefe | mm | 1.490 |
| Ø Abgasstutzen aussen | mm | 149 |
| Inhalt Vorratsbehälter | l | 170 |
| Inhalt Aschelade | l | 49 |
| Empfohlene Puffergröße minimal | l | 1.500 |
| Einbringbreite | mm | 660 |
| Einbringhöhe | mm | 1.420 |
| Einbringtiefe | mm | 1.055 |
| Bezeichnung | Wert | |
|---|---|---|
| Aufstellung/Montageart | Stand | |
| Brennwertgerät | Nein | |
| TWW-Bereitung | extern | |
| Bezeichnung | Wert | |
|---|---|---|
| Gewicht brutto | kg | 670 |
| Bezeichnung | Wert | |
|---|---|---|
| Kaminzug minimal | Pa | 5 |
| Kaminzug maximal | Pa | 30 |
| Abgasmassenstrom minimum | kg/h | 40 |
| Abgasmassenstrom maximal | kg/h | 120 |
| Abgastemperatur minimal | °C | 95 |
| Abgastemperatur maximal | °C | 160 |
| NOx Emission | mg/MJ | 77 |
| CO Emission | mg/MJ | 6 |
| Org. Kohlenwasserstoffe (OGC) | mg/m³ | 0,5 |
| Staub | mg/MJ | 4,1 |
| Eintauchstück | mm | 149 |
| Bezeichnung |
PEO-S 45-60 |
||
|---|---|---|---|
| L1 | Kessellänge | mm | 1400 |
| L2 | Gesamtlänge | mm | 1490 |
| B1 | Abstand Anschlüsse Vorlauf/Rücklauf zu Kesselseite | mm | 590 |
| B2 | Abstand Anschluss Abgasrohr zu Kesselseite | mm | 395 |
| B3 | Abstand Anschluss Abgasrohr hinten (optional) zu Kesselseite | mm | 150 |
| B4 | Abstand Entleerung zu Kesselseite | mm | 130 |
| B5 | Abstand Anschluss Zuluft (optional) zu Kesselseite | mm | 620 |
| B6 | Kesselbreite | mm | 730 |
| B7 | Kesselbreite ink. Abdeckung für elektrostatischen Partikelabscheider (optional) | mm | 810 |
| H1 | Höhe Anschluss Vorlauf | mm | 1425 |
| H2 | Höhe Anschluss Rücklauf | mm | 1175 |
| H3 | Höhe Anschluss Zuluft (optional) | mm | 100 |
| H4 | Höhe Anschluss Entleerung | mm | 195 |
| H5 | Höhe Anschluss Abgasrohr hinten (optional) | mm | 1090 |
| H6 | Kesselhöhe | mm | 1620 |
| H7 | Gesamthöhe | mm | 1675 |
Hinweis: Abgasanschluss nach hinten option auf Anfrage erhältlich!
| Bezeichnung |
PEO-S 45-60 |
||
|---|---|---|---|
| A | Seitenabstand Kesselfront | mm | 730 |
| B | Seitenabstand rechts | mm | 500 |
| C | Seitenabstand Kesselrückseite | mm | 500 |
| D | Seitenabstand links | mm | 30 |
| E | Höhe über Kessel 1) | mm | 500 |
1) Wartungsbereich zum Ausbau der WOS-Federn
| Bezeichnung |
PEO-S 45-60 |
||
|---|---|---|---|
| A | Anschluss Pellets-Saugleitung | mm | 50 |
| B | Anschluss Rückluftleitung | mm | 50 |
| C | Abgasrohranschluss | mm | 149 |
| D | Kesselvorlauf | " innen | 5/4 |
| E | Saugzuggebläse | - | |
| F | Mischer der Rücklaufanhebung | - | |
| G | Pumpe der Rücklaufanhebung | - | |
| H | Kesselrücklauf | " innen | 5/4 |
| I | Abgasrohranschluss hinten (optional) | mm | 149 |
| J | Elektrostatischer Partikelabscheider (optional) | - | |
| K | Zuluftanschluss für raumluftunabhängige Betriebsweise (optional) | mm | 160 |
| L | Entleerung Kessel | " innen | 1/2 |
Kessel und Lagerraum
- Maße des Heiz- und Lagerraumes kontrollieren (Mindestmaße für Kessel bzw. Austragung berücksichtigen)
- Abgasrohranschluss nach hinten auf Anfrage optional erhältlich!
- Niveauunterschiede und Mauerstärken berücksichtigen
- Lagerraumgröße beachten (ein- bis zweifacher Jahresbedarf)
- Zugänglichkeit einkalkulieren (Platz für Reinigung der Abgaswege)
- Lage des Kamins bedenken (Anschluss Abgasrohr)
- Keine Feuchtigkeit im Lagerraum zulassen
- Positionen von Fenster und Türen berücksichtigen
- Raumhöhe beachten
Weiter ist zu beachten:
- Schräger, glatter Zwischenboden (Verplankung) ist mit einer Neigung von ca. 40 ° bauseits zu erstellen (Gewicht der Pellets darf nicht auf der Austragungseinheit aufliegen)
- Der Lagerraum sollte luftdicht ausgeführt sein (kein Austreten von Staub bei der Befüllung)
- Keine elektrischen Installationen im Lagerraum vornehmen (notwendige Elektroinstallation in explosionsgeschützter Ausführung)
- Keine Aufputz verlegten Leitungen (wasserseitig) im Pelletslagerraum anbringen
- Die Länge der Einblasleitung zwischen Befüllstutzen und Pellets-Tankfahrzeug darf maximal 30 m betragen (Zufahrt LKW berücksichtigen)
- Im umliegenden Bereich der Befüllstutzen sollte eine elektrische Steckdose (230V/16A) für das Tankfahrzeug vorgesehen werden
Mikroprozessorregelung zur optimalen Steuerung des Verbrennungsablaufes über exakte Regelung der Kessel- und Abgastemperatur, Regelung der Primär- und Sekundärluft über Stellmotore, 7” großes Farbdisplay zur Darstellung aller wichtigen Werte und Zustandsmeldungen mit USB Schnittstelle für Updates; inkl:
- Lambdaregelung mit Lambdasonde
- Kernmodul mit Ausgängen für:
- 2 Mischerheizkreise (Außenfühler enthalten) und 1 drehzahlgeregelter Pumpenausgang oder Umschaltventil
- Hydraulikmodul mit:
- 2 drehzahlgeregelten Pumpenausgängen oder 1 drehzahlgeregelter Pumpenausgang und 1 Umschaltventil sowie 6 Fühlereingängen
- Pufferspeichermanagement mit 2 Fühlern
- Boilermanagement mit 1 Fühler
- Anlegefühler für 1 Mischerheizkreis (2. Heizkreis über zusätzlichen Fühler möglich)
- inkl. zusätzlichem Tauchfühler zur Pufferspeicherladung im Pelletsbetrieb
Optional:
Regelung erweiterbar auf 18 Heizkreise (Wandgehäuse) und insgesamt 8 Hydraulikmodule Wandgehäuse); dadurch sind zahlreiche Zusatzfunktionen wie Solar, Öl-/Gaskessel, Zirkulation, Differenzreglung (z.B. wassergeführter Kamineinsatz) usw. möglich.
