Heizen mit HolzHolz als Brennstoff bietet Wärme und Behaglichkeit. Die innovative bösch Technik macht das Heizen und Warmwasserbereiten mit einer Pellets oder Stückholz-Heizzentrale komfortabel, sicher und effizient.
Übersicht
Produktbeschreibung
Ausstattung
- Aschenschnecke zur Austragung der Verbrennungsrückstände
- Aschenschnecke zur Austragung der Reinigungsrückstände des Wärmetauschers
- Reinigungstür
- Turbulator-System WOS mit Rüttelmechanik (Wärmetauscherreinigung) für optimalen Wirkungsgrad
- Schaltfeld RD71L mit Mikroprozessor- Steuergerät
- Vorratsbehälter mit Saugturbine
- Rückbrandschieber
- Dosierschnecke für Brennstoffzufuhr in den Verbrennungsraum
- Automatische Zündeinrichtung
- Beweglicher Verbrennungsrost für selbsttätige Reinigungsintervalle
Spezifikationen
| Bezeichnung | Wert | |
|---|---|---|
| Wärmeleistungsbereich Pellets | kW | 24 - 100 |
| Wirkungsgrad nach EN303-5 | % | 94,3 |
| Bezeichnung | Wert | |
|---|---|---|
| Zulässiger Betriebsdruck | 3 | |
| Betriebsdruck maximal | bar | 3 |
| Kesseltemperatur maximal | °C | 90 |
| Vorlauftemperatur maximal | °C | 90 |
| Rücklauftemperatur minimal | °C | 40 |
| Zulässige Brennstoffe | Pellets | |
| Wasserinhalt Kessel | l | 280 |
| Wasserdurchfluss minimal | l/h | 1.720 |
| Erforderlicher Mindestkaminzug | Pa | 8 |
| Abgasmassenstrom Nennlast | kg/h | 273 |
| Luftschallpegel maximal | dB(A) | 70 |
| Bezeichnung | Wert | |
|---|---|---|
| Nennspannung | V | 230 |
| Netzfrequenz | Hz | 50 |
| Leistungsaufnahme maximal | W | 112 |
| Absicherung / Typ | A | C16 |
| Bezeichnung | Wert | |
|---|---|---|
| Breite | mm | 2.085 |
| Höhe | mm | 1.710 |
| Tiefe | mm | 1.070 |
| Ø Abgasstutzen aussen | mm | 199 |
| Inhalt Vorratsbehälter | l | 280 |
| Empfohlene Puffergröße minimal | l | 3.000 |
| Einbringbreite | mm | 2.085 |
| Einbringhöhe | mm | 1.710 |
| Einbringtiefe | mm | 1.000 |
| Bezeichnung | Wert | |
|---|---|---|
| Aufstellung/Montageart | Stand | |
| Brennwertgerät | Nein | |
| TWW-Bereitung | extern | |
| Bezeichnung | Wert | |
|---|---|---|
| Gewicht netto | 1.100 | |
| Gewicht brutto | 1.100 | |
| Bezeichnung | Wert | |
|---|---|---|
| Kaminzug minimal | Pa | 8 |
| Abgasmassenstrom minimum | kg/h | 95 |
| Abgasmassenstrom maximal | kg/h | 237 |
| Abgasmassenstrom | kg/h | 237 |
| Abgastemperatur minimal | °C | 100 |
| Abgastemperatur maximal | °C | 170 |
| NOx Emission | mg/MJ | 83 |
| CO Emission | mg/MJ | 6 |
| Org. Kohlenwasserstoffe (OGC) | mg/m³ | 1 |
| Staub | mg/MJ | 13 |
| Abmessungen | PEO80 | PEO100 | ||
|---|---|---|---|---|
| H | Kesselhöhe | mm | 1710 | 1710 |
| H1 | Gesamthöhe inkl. Tagesbehälter | mm | 1900 | 1900 |
| H2 | Höhe Anschluss Abgasrohr | mm | 1785 | 1785 |
| H3 | Höhe Anschluss Entleerung | mm | 500 | 500 |
| H4 | Höhe Anschluss RL | mm | 520 | 520 |
| H5 | Höhe Anschluss VL | mm | 1410 | 1410 |
| H6 | Höhe Anschluss Entlüftung | mm | 1430 | 1430 |
| H7 | Höhe Anschluss Saugzuggebläse | mm | 1495 | 1495 |
| H8 | Höhe Anschluss Saugsystem | mm | 1720 | 1720 |
| B | Kesselbreite | mm | 1235 | 1235 |
| B1 | Kesselbreite inkl. Vorratsbehälter | mm | 2085 | 2085 |
| B2 | Min. Einbringbreite ohne Stokereinheit | mm | 1480 | 1480 |
| L* | Kessellänge (Einbringmaß) | mm | 1000 | 1000 |
| L1 | Gesamtlänge inkl. Saugzuggebläse | mm | 1070 | 1070 |

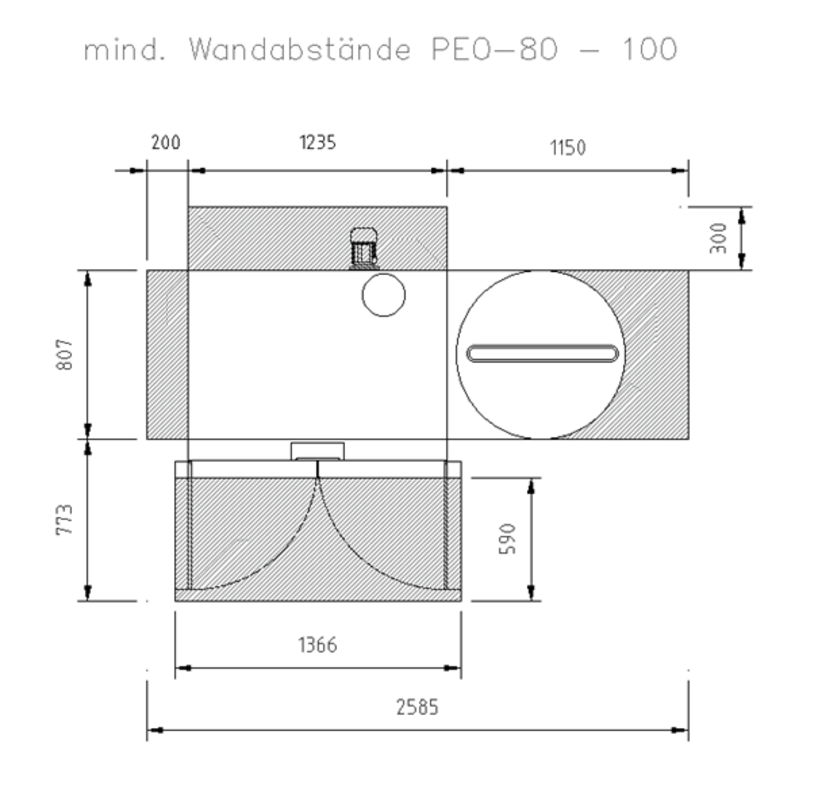

| W | Mindestabstand Zyklon zur Wand | mm | 300 | 300 |
| X | Mindestabstand Kesselrückseite zur Wand | mm | 300 | 300 |
| Y | Mindestabstand Kesselseite zur Wand | mm | 200 | 200 |
| Z | Mindestabstand Kesseltüre zur Wand | mm | 830 | 830 |
| Min. erforderliche Raumhöhe | mm | 2085 | 2085 | |
| Durchmesser Abgasanschluss (außen) | mm | 199 | 199 | |
| Nennweite Vorlauf/Rücklauf (innen) | R | 2" | 2" | |
*) Durch Demontage des Bedienteils und der vorderen Verkleidung kann das Maß auf 880 mm reduziert werden (z.B. für Einbringung durch Tür mit lichter Weite von 900 mm)
Kessel und Lagerraum
- Maße des Heiz- und Lagerraumes kontrollieren (Mindestmaße für Kessel bzw. Austragung berücksichtigen)
- Niveauunterschiede und Mauerstärken berücksichtigen
- Lagerraumgröße beachten (ein- bis zweifacher Jahresbedarf)
- Zugänglichkeit einkalkulieren (Platz für Reinigung der Abgaswege)
- Lage des Kamins bedenken (Anschluss Abgasrohr)
- Keine Feuchtigkeit im Lagerraum zulassen
- Positionen von Fenster und Türen berücksichtigen
- Raumhöhe beachten
Weiter ist zu beachten:
- Schräger, glatter Zwischenboden (Verplankung) ist mit einer Neigung von ca. 40 ° bauseits zu erstellen (Gewicht der Pellets darf nicht auf der Austragungseinheit aufliegen)
- Der Lagerraum sollte luftdicht ausgeführt sein (kein Austreten von Staub bei der Befüllung)
- Keine elektrischen Installationen im Lagerraum vornehmen (notwendige Elektroinstallation in explosionsgeschützter Ausführung)
- Keine Aufputz verlegten Leitungen (wasserseitig) im Pelletslagerraum anbringen
- Die Länge der Einblasleitung zwischen Befüllstutzen und Pellets-Tankfahrzeug darf maximal 30 m betragen (Zufahrt LKW berücksichtigen)
- Im umliegenden Bereich der Befüllstutzen sollte eine elektrische Steckdose (230V/16A) für das Tankfahrzeug vorgesehen werden
Mikroprozessorregelung zur optimalen Steuerung des Verbrennungsablaufes über exakte Regelung der Kessel- und Abgastemperatur, Regelung der Primär- und Sekundärluft über Stellmotore, 7” großes Farbdisplay zur Darstellung aller wichtigen Werte und Zustandsmeldungen mit USB Schnittstelle für Updates; inkl:
- Lambdaregelung mit Lambdasonde
- Kernmodul mit Ausgängen für:
- 2 Mischerheizkreise (Außenfühler enthalten) und 1 drehzahlgeregelter Pumpenausgang oder Umschaltventil
- Hydraulikmodul mit:
- 2 drehzahlgeregelten Pumpenausgängen oder 1 drehzahlgeregelter Pumpenausgang und 1 Umschaltventil sowie 6 Fühlereingängen
- Pufferspeichermanagement mit 2 Fühlern
- Boilermanagement mit 1 Fühler
- Anlegefühler für 1 Mischerheizkreis (2. Heizkreis über zusätzlichen Fühler möglich)
- inkl. zusätzlichem Tauchfühler zur Pufferspeicherladung im Pelletsbetrieb
Optional:
Regelung erweiterbar auf 18 Heizkreise (Wandgehäuse) und insgesamt 8 Hydraulikmodule Wandgehäuse); dadurch sind zahlreiche Zusatzfunktionen wie Solar, Öl-/Gaskessel, Zirkulation, Differenzreglung (z.B. wassergeführter Kamineinsatz) usw. möglich.
Erforderliche Zusatzausrüstungen siehe im Kapitel Hydraulikzubehör
