Luft/Wasser-Wärmepumpe OPUSXL120

  • Modulierender Leistungsbereich Heizen 54 kW ... 103 kW (A2/W35)
  • Modulierender Leistungsbereich Kühlen 55 kW ... 115 kW (A35/W18)
  • Mit aktiver Kühlung inklusive
  • Werksseitige ModBus (RS485) Schnittstelle ohne zusätzliche Hardware
  • Top Geräteausstattung: integrierte Kondensatwanne, Sicherheits-Set, Schmutzabscheider, Schwingungsdämpfer, Wärmemengenzählung, etc.
  • Achtung: erforderliches Hebezeug für Entladung und Aufstellung ist bauseits zu stellen

Übersicht

Produktbeschreibung

  • Leistungsgeregelte Luft/Wasser-Wärmepumpe für Außenaufstellung mit klimaschonendem Kältemittel R32
  • Großer Modulationsbereich für Verdichter, Ventilator und Pufferladepumpe
  • Einfache und intuitive Bedienung des Reglers am Gerät
  • Individuelle Gestaltung von Zeitprogrammen inkl. übersichtlicher grafischer Darstellung
  • Integrierte Phasenüberwachung und Hauptschalter im Gerät verbaut
  • Werksseitige ModBus (RS485) Schnittstelle für einfache Aufschaltung, ohne zusätzliche Hardware
  • Kompatibel mit Bösch WPM-RC10
  • Integrierte elektronische Wärmemengenerfassung inkl. COP-Ermittlung
  • Schalloptimiert und geräuscharm durch den Einsatz von optimierten Axialventilator
  • Das feuerverzinkte und lackierte Gehäuse gewährleistet in Verbindung mit dem mehrfach gedämmten und schallentkoppelten Kältekreis geringste Schallemissionen und optimale Vibrationsminderung
  • Maximale Betriebssicherheit durch sensorische Überwachung des Kältekreises und energieeffiziente Abtauung durch Kreislaufumkehr
  • Angesteuert werden können bis zu 2 Sollwerte, der Betriebsmodus und Fern Ein-Aus
  • Ansteuerung eines zweiten Wärmeerzeugers möglich
  • Optimal geeignet für die Einbindung einer PV-Anlage
  • Automatische Sollwertanhebung über Smart Grid Funktion
  • Sensorische Durchflussmessung zur Absicherung des Mindestheizwasserdurchsatzes
  • Eine beheizte Kondensatwanne und Schaltkasten sind Serienausstattung
  • Hohe Installations- und Wartungsfreundlichkeit
  • Geringe Betriebskosten
  • Leichte Handhabung durch integrierte Transportlösung

Hinweis:

Innerhalb des Wärmepumpengehäuses sind kältetechnische Sicherheitsventile eingebaut. Diese müssen alle fünf Jahre gemäß EN-378 getauscht werden.

Der Strömungswächter ist nicht im Gerät integriert und muss separat erworben werden. Für den ordnungsgemäßen Betrieb des Geräts ist der Strömungswächter unerlässlich und kann als Zubehör bestellt werden.

Lieferumfang

  • Wärmepumpe zur Außenaufstellung
  • Hauptschalter montiert und vorverdrahtet
  • Beheizte Auffangwanne montiert und vorverdrahtet
  • Schmutzfilter
  • Schwingungsdämpfer

Einfache Montage

  • Einfache Montage
  • Geringer Platzbedarf durch Außenaufstellung
  • Fertig montiert inkl. gefülltem Kältekreislauf
  • Für Neubau und Sanierung geeignet
  • Demontierbare Verkleidung für vereinfachte Reparatur
  • Leichte Handhabung durch integrierte Transportlösung





Einfache Bedienung

  • Einfache und intuitive Bedienung des Controllers
  • Klartextanzeige der Betriebszustände
  • Integrierte elektronische Wärmemengenerfassung inkl. COP-Ermittlung
  • Erhältlich mit umfangreichen Standardausstattung



Höchste Effizienz

  • durch einen großen Verdampfer und durch Modulation des Verdichters, des Ventilators und der Ladepumpe ergibt sich ein leiser Betrieb
  • Einstellbare Zeitfunktion zur Legionellenschutz per E-Patrone
  • Energieeffiziente Abtauung (automatisch)
  • Laufzeitkontrolle verhindert Takten des Kompressors
  • Maximale Vorlauftemperatur bis zu 60°C
  • Heizkurvenoptimierung
  • witterungsgeführter Betrieb
  • effizienter und leiser Betrieb
  • Intelligente Nutzung von überschüssigem PV-Strom
  • Umweltfreundlich
  • Schalloptimiert und geräuscharm durch den Einsatz von optimierten Axialventilator



Sicher

  • Ausgereifte und erprobte Komponenten
  • Alle relevanten Betriebszustände und Funktionen werden überwacht und durch die Regelung laufend optimiert
  • Überwachung aller Funktionsabläufe





Wartungsarm

  • Wartungsarm, da die Wärmegewinnung ohne Verbrennung stattfindet
  • Keine jährliche Abgasmessung und kein Kamin erforderlich
  • Geringe Kältemittelfüllmenge





Ausgereiftes Regelungskonzept

  • Energie- und geräteschonende Steuerung
  • Berücksichtigung der Gebäudespeichermasse
  • Sommer- und Winterbetrieb
  • Abwesenheit- bzw. Urlaubsbetrieb einstellbar
  • Optional Legionellenschutzfunktion mit E-Patrone durch Zeitfunktion
  • Power to Heat: Nutzung von überschüssigem PV-Strom mit S0-Signal
  • SG-Ready Schnittstelle





Umweltfreundlich

  • Keine Staub- und Geruchsbelästigung
  • Hohe Energieeinsparung und CO2-Reduktion
  • Kein Einsatz von explosiven Gasen





Sparsam

  • Geringe Betriebskosten
  • Unabhängig von Preisschwankungen am Öl-, Gas- bzw. Holzmarkt
  • Diverse Förderungen möglich

Spezifikationen

Bezeichnung Wert
Wärmequelle Luft
Aufstellungsort außen
Ausführung reversibel
Leistungsstufen modulierend
Nennheizleistung 1 54 ... 103
Nennheizleistung 2 54 ... 84
Leistungszahl (COP) 3,79
Saisonale Leistungszahl (SCOP)
bei niederer Temperaturanwendung, mittleres Klima 		4,16
Kühlung aktiv
Nennkühlleistung kW 55 ... 115
Kühlleistung / EER (A35/W18) kW 55 / 4,5
Kühlleistung (A35/W7) kW 115
Lufteintritt minimal °C -20
Lufteintritt maximal °C 44
Temperatur Heizung VL maximal °C 60
Heizwasser-Temperaturspreizung K 5
Heizwasser Nenndurchfluss m³/h 20,8
Heizwasserdurchfluss minimal m³/h 9,36
Interne Druckdifferenz Heizwasserkreis mWS 1,63
Wärmemengenzähler integriert Ja
Kältemittel R32
GWP des Kältemittels 675
Gesamtfüllgewicht Kältemittel kg 29
Abtauart Kreislaufumkehr
Schmiermittel Daphne Hermetic Oil FW68H
Inhalt Schmiermittel l 9,2
Schall-Leistungspegel nach EN12102 dB(A) 85
Schall-Druckpegel in 5 m Entfernung dB(A) 63
Schall-Druckpegel in 10 m Entfernung dB(A) 57
Bezeichnung Wert
Wärmequelle Anschlussgewinde Type G
Wärmequelle Anschlussgewinde Ausführung außen
Wärmequelle Anschlussnennweite Gewinde ” 2 1/2
Heizung Anschlussgewinde Type G
Heizung Anschlussgewinde Ausführung außen
Heizung Anschlussnennweite Gewinde ” 2 1/2
Bezeichnung Wert
Nennspannung V 400
Stromaufnahme A 111,1
Netzfrequenz Hz 50
Leistungsaufnahme maximal kW 70,6
Leistungsaufnahme bei A2/W35 kW 31,5
Anlaufstrom A 111,1
Nennstrom A 111,1
Nennstrom maximal 111,1
Absicherung / Typ A 125
Empfohlener FI-Schutzschalter Typ B
Bezeichnung Wert
Breite mm 3.310
Höhe mm 1.900
Tiefe mm 1.200
Bezeichnung Wert
Gewicht brutto kg 966
OPUSXL120..150AC
Bezeichnung
1 Maschinenfach
2 Elektrofach
3 Bedienteil (HMI)
4 Elektrische Zuleitung
5 Plattenwärmetauscher
6 Luftgeführter Wärmetauscher
7 Ventilatoren
8 Rückseite
9 Wassereintritt Victaulic 2 1/2"
10 Wasseraustritt Victaulic 2 1/2"
Leistungsbereich bei A7/W35 kW 55,0 - 103,0
Leistungsbereich bei A2/W35 kW 55,0 - 120,0
Leistungsbereich bei A-7/W35 kW 54,0 - 84,0

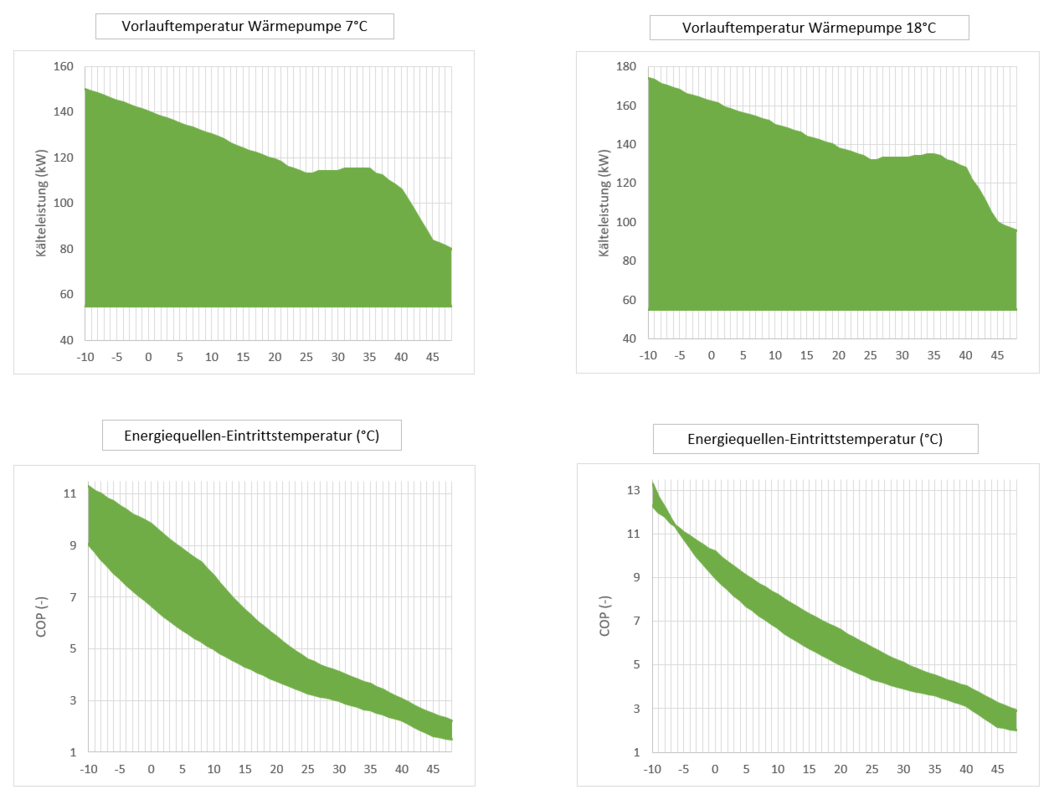

Leistungsbereich bei A35/W7 kW 55,0 - 115,0
Leistungsbereich bei A35/W18 kW 55,0 - 135,0
  • Das Puffervolumen bei einer Einzelanlage beträgt 15,0 Liter je KW.
  • Bei einer Kaskade beträgt das Puffervolumen 7,5 Liter je KW.
