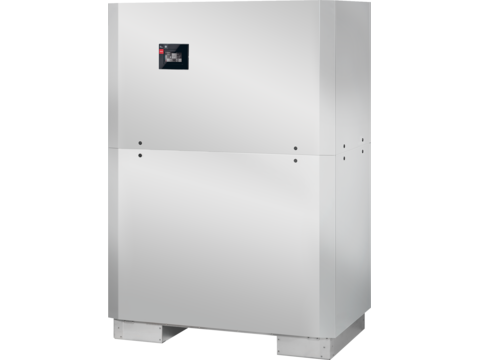

Solewasser-Wärmepumpe Sonde von bösch Sole-Wasser-Wärmepumpe für die Innenaufstellung
  • bösch - ehpa Gütesiegel für Wärmepumpen

Hocheffizienz Sole/Wasser-Wärmepumpe

  • Für Innenaufstellung
  • Leistung 138,1 kW (B0/W35)
  • Leistungskennzahl bis 4,7 (B0/W35)
  • Zwei Verdichter für optimiertem Betrieb bei Teillast
  • Intuitive Bedienung durch Touch-Display

Übersicht

Produktbeschreibung

  • Heizungs-Wärmepumpe für Innenaufstellung mit integrierter Regelung WPM Econ5Plus und zwei Verdichtern zur Leistungsregelung im Teillastbetrieb
  • Intuitive Bedienung über Touch-Display
  • Variable Anschlussmöglichkeiten für die Sole- und Heizungsanschlüsse an der Gehäuserückwand
  • Integrierte Körperschallentkopplung zum direkten Anschluss an das Heizsystem
  • Schalloptimiert durch gekapselten Verdichterraum und frei schwingender Verdichter-Grundplatte
  • Hohe Leistungszahlen durch elektronisches Expansionsventil, COP-Booster und Erfüllung der Anforderungen gemäß EN 14511 für größere Volumenströme auf der Wärmenutzungsseite
  • Sensorische Überwachung des Kältekreises für hohe Betriebssicherheit und integrierter Wärmemengenzählung (Anzeige der berechneten Wärmemenge für Heizen und Warmwasserbereitung am Wärmepumpenmanager WPM)



  • Universalbauweise mit optionaler Warmwasserbereitung und flexiblen Erweiterungsmöglichkeiten für:
    • bivalent oder bivalent regenerative Betriebsweise
    • Verteilsysteme mit ungemischten und gemischten Heizkreisen
    • Raumtemperaturregelung über Smart-RTC+ (als Zubehör erhältlich)
    • Nutzung lastvariabler Tarife (SG Ready)
    • Fernbedienung Mittels Netzwerkschnittstelle (Zubehör) über Webbrowser oder App



  • Sanftanlasser, Vor- und Rücklauffühler für Sole- und Heizungskreis integriert
  • Schmutzfänger für Solekreis und Außenfühler im Lieferumfang



Einfache Montage

  • Geringer Platzbedarf
  • Universalbauweise mit optionaler Warmwasserbereitung
  • Fertig montiert inkl. gefülltem Kältekreislauf
  • Für Neubau und Sanierung geeignet





Einfache Bedienung

  • Intuitive Bedienung durch Touch-Display mit Kachel-Menüstruktur





Geräuscharm

  • Schalloptimiert durch isoliertes Metallgehäuse und doppelt schwingungsentkoppelten Verdichter





Effizient

  • Laufzeitkontrolle verhindert Takten des Kompressors
  • COP-Booster
  • Elektronisches Expansionsventil
  • Integrierte Wärmemengenzählung mittels Drucksensoren im Kältekreislauf
  • Trinkwarmwassertemperatur bis 50°C mit Wärmepumpe möglich
  • Heizkurvenoptimierung
  • Höchster Trinkwarmwasser-Komfort





Sicher

  • Ausgereifte und erprobte Komponenten
  • Alle relevanten Betriebszustände und Funktionen werden überwacht und durch die Regelung laufend optimiert





Wartungsarm

  • Wartungsarm, da die Wärmegewinnung ohne Verbrennung stattfindet





Ausgereiftes Regelungskonzept

  • Einfache Bedienung
  • Energie- und geräteschonende Steuerung
  • Berücksichtigung der Gebäudespeichermasse
  • Schalter für Automatik-, Sommer- und Winterbetrieb
  • Optional Legionellenschutzfunktion mit E-Patrone





Umweltfreundlich

  • Keine Staub- und Geruchsbelästigung
  • Hohe Energieeinsparung und CO2-Reduktion
  • Kein Einsatz von explosiven Gasen





Sparsam

  • Geringe Betriebskosten
  • Keine jährliche Abgasmessung
  • Kein Kamin erforderlich
  • Unabhängig von Preisschwankungen am Öl-,Gas- bzw. Holzmarkt
  • Diverse Förderungen möglich

Spezifikationen

Bezeichnung Wert
Wärmequelle Erdreich
Aufstellungsort innen
Ausführung universal
Leistungsstufen 2-stufig
Nennheizleistung 1 70,7 / 138,1
Leistungszahl (COP) 4,7
Nennkälteleistung kW 55,7 / 108,1
Elektro-Heizeinsatz integriert Nein
Kühlung passiv
Soledurchfluss minimal m³/h 27,3
Soledurchfluss maximal m³/h 33,1
Interne Druckdifferenz Solekreis Pa 19.300
Betriebsdruck Solekreis minimal bar 0,8
Betriebsdruck Solekreis maximal bar 2,5
Frostschutztemperatur minimal °C -15
zugelassene Frostschutzmittel Monoethylenglykol
Temperatur Heizung VL maximal °C 62
Heizwasser-Temperaturspreizung K 5
Heizwasser Nenndurchfluss m³/h 17,9
Heizwasserdurchfluss minimal m³/h 11,4
Heizwasserdurchfluss maximal m³/h 17,9
Interne Druckdifferenz Heizwasserkreis Pa 9.800
Wärmemengenzähler integriert Ja
Kältemittel R410A
GWP des Kältemittels 1.924
Gesamtfüllgewicht Kältemittel kg 19,5
Schmiermittel Polyolester (EMKARATE RL 32S)
Inhalt Schmiermittel l 14,6
Schall-Leistungspegel nach EN12102 dB(A) 68
Schall-Druckpegel in 1 m Entfernung dB(A) 53
Bezeichnung Wert
Wärmequelle Anschlussgewinde Type R
Wärmequelle Anschlussnennweite Gewinde ” 3
Heizung Anschlussgewinde Type R
Heizung Anschlussnennweite Gewinde ” 2 1/2
Bezeichnung Wert
Nennspannung V 400
Netzfrequenz Hz 50
Leistungsaufnahme maximal kW 57,5
Schutzart nach EN60529 IP21
Leistungsaufnahme bei B0/W35 kW 30
Anlaufstrom A 110
Nennstrom 54,1
cos Phi 0,8
Absicherung / Typ A C 100
Empfohlener FI-Schutzschalter Typ B
Bezeichnung Wert
Breite mm 1.348
Höhe mm 1.896
Tiefe mm 837
Bezeichnung Wert
Gewicht brutto kg 824
Bezeichnung   SWP75 SWP90 SWP130 SWPH90
HV Heizungsvorlauf Zoll 2" R 2 1/2" R 2 1/2" R 2" R
HR Heizungsrücklauf Zoll 2" R 2 1/2" R 2 1/2" R 2" R
WE Wärmequelle - Eingang in Wärmepumpe Zoll 2 1/2" R 2 1/2" R 3" R 3" R
WA Wärmequelle - Ausgang aus Wärmepumpe Zoll 2 1/2" R 2 1/2" R 3" R 3" R
ZES Zuführung Elektroleitungen - Signalleitungen Kleinspannung
ZEL Zuführung Elektroleitungen - Lastleitungen Netzspannung
a mm 1146 1148 1159 1146
b mm 1263 1265 1201 1209
c mm 1606 1598 1756 1602
d mm 1723 1715 1798 1659
e mm 515 589 528 583
f mm 1066 1082 1045 1093
g mm 24 58 56 30
