Heizen mit HolzHolz als Brennstoff bietet Wärme und Behaglichkeit. Die innovative bösch Technik macht das Heizen und Warmwasserbereiten mit einer Pellets oder Stückholz-Heizzentrale komfortabel, sicher und effizient. -
InbetriebnahmeDie Inbetriebnahme durch einen ausgebildeten bösch Kundendiensttechniker ist im Preis inbegriffen. In ganz Österreich stehen Ihnen über 230 bösch Techniker zur Verfügung und gewährleisten besten Service.
Übersicht
Produktbeschreibung
Spezifikationen
| Bezeichnung | Wert | |
|---|---|---|
| Wärmeleistungsbereich Pellets | kW | 4,7 ... 22 |
| Wärmeleistungsbereich Scheitholz | kW | 11 ... 22 |
| Wirkungsgrad nach EN303-5 | % | 93,5 |
| Inhalt Brennraum | l | 145 |
| Bezeichnung | Wert | |
|---|---|---|
| Zulässiger Betriebsdruck | bar | 3 |
| Betriebsdruck maximal | bar | 3 |
| Kesseltemperatur minimal | °C | 60 |
| Kesseltemperatur maximal | °C | 90 |
| Rücklauftemperatur minimal | °C | 60 |
| Zulässige Brennstoffe | Pellets/Stückgut | |
| Wasserinhalt Kessel | l | 157 |
| Wasserinhalt Scheitholzkessel | l | 115 |
| Wasserinhalt Pelletskessel | l | 42 |
| Erforderlicher Mindestkaminzug | Pa | 8 |
| Abgasmassenstrom Nennlast | 57,6 | |
| Luftschallpegel maximal | dB(A) | 70 |
| Bezeichnung | Wert | |
|---|---|---|
| Speichernenninhalt | l | 1.600 |
| Speicherinhalt netto | l | 1.436 |
| Maximaldruck Puffer-Speicher | bar | 3 |
| Maximaltemperatur Puffer-Speicher | °C | 90 |
| Minimaltemperatur Puffer-Speicher | °C | 18 |
| Bezeichnung | Wert | |
|---|---|---|
| Nennspannung | V | 230 |
| Netzfrequenz | Hz | 50 |
| Leistungsaufnahme maximal | W | 67 |
| Bezeichnung | Wert | |
|---|---|---|
| Breite | mm | 1.000 |
| Höhe | mm | 1.565 |
| Tiefe | mm | 1.285 |
| Ø Abgasstutzen aussen | mm | 149 |
| Ø Ansaugstutzen Verbrennungsluft aussen | mm | 50 |
| Inhalt Vorratsbehälter | l | 90 |
| Inhalt Füllraum | l | 145 |
| Scheitholzlänge maximal | cm | 56 |
| Empfohlene Puffergröße minimal | l | 1.250 |
| Bezeichnung | Wert | |
|---|---|---|
| Höhe mit Isolierung | mm | 1.740 |
| Höhe ohne Isolierung | mm | 1.690 |
| Außendurchmesser mit Isolierung | mm | 990 |
| Außendurchmesser ohne Isolierung | mm | 800 |
| Einbringbreite | mm | 800 |
| Kippmaß | mm | 1.740 |
| Bezeichnung | Wert | |
|---|---|---|
| Aufstellung/Montageart | Stand | |
| Brennwertgerät | Nein | |
| TWW-Bereitung | extern | |
| Bezeichnung | Wert | |
|---|---|---|
| Gewicht brutto | kg | 960 |
| Gewicht Speicher netto | kg | 920 |
| Gewicht Scheitholzkessel | kg | 650 |
| Gewicht Pelletseinheit | kg | 310 |
| Bezeichnung | Wert | |
|---|---|---|
| Kaminzug minimal | Pa | 8 |
| Abgasmassenstrom minimum | kg/h | 25,2 |
| Abgasmassenstrom maximal | kg/h | 57,6 |
| Abgastemperatur minimal | °C | 110 |
| Abgastemperatur maximal | °C | 160 |
| NOx Emission | mg/MJ | 73 |
| CO Emission | mg/MJ | 4 |
| Org. Kohlenwasserstoffe (OGC) | mg/m³ | 2 |
| Staub | mg/MJ | 13 |
| Bezeichnung | Größe | PSM 800 |
||
|---|---|---|---|---|
| Angaben in mm | ||||
| Außenmaße | d | Durchmesser ohne Isolierung | - | 790 |
| D | Gesamtdurchmesser | - | 990 | |
| H | Höhe mit Isolierung | - | 1740 | |
| - | Kippmaß | - | 1740 | |
| - | Minimale Einbringöffnung | - | 800 | |
| Anschlüsse | A | RL Hzg | 6/4” IG | 260 |
| RL FSK | 6/4” IG | 260 | ||
| Fühler | 1/2” IG | 260 | ||
| B | RL Rad. | 6/4” IG | 630 | |
| Fühler | 1/2” IG | 630 | ||
| C | VL Hzg | 6/4” IG | 1030 | |
| RL Öl/Gas | 6/4” IG | 1030 | ||
| Fühler | 1/2” IG | 1030 | ||
| E | VL Hzg | 6/4” IG | 1430 | |
| VL FSK | 6/4” IG | 1430 | ||
| Fühler | 1/2” IG | 1430 | ||
| F | VL Hzg | 6/4” IG | 1690 | |
| Fühler | 1/2” IG | 1690 | ||
| Gewicht | - | Gewicht ohne Isolierung | kg | 92 |
ACHTUNG! Ab PSM3000 mit 2" Muffen

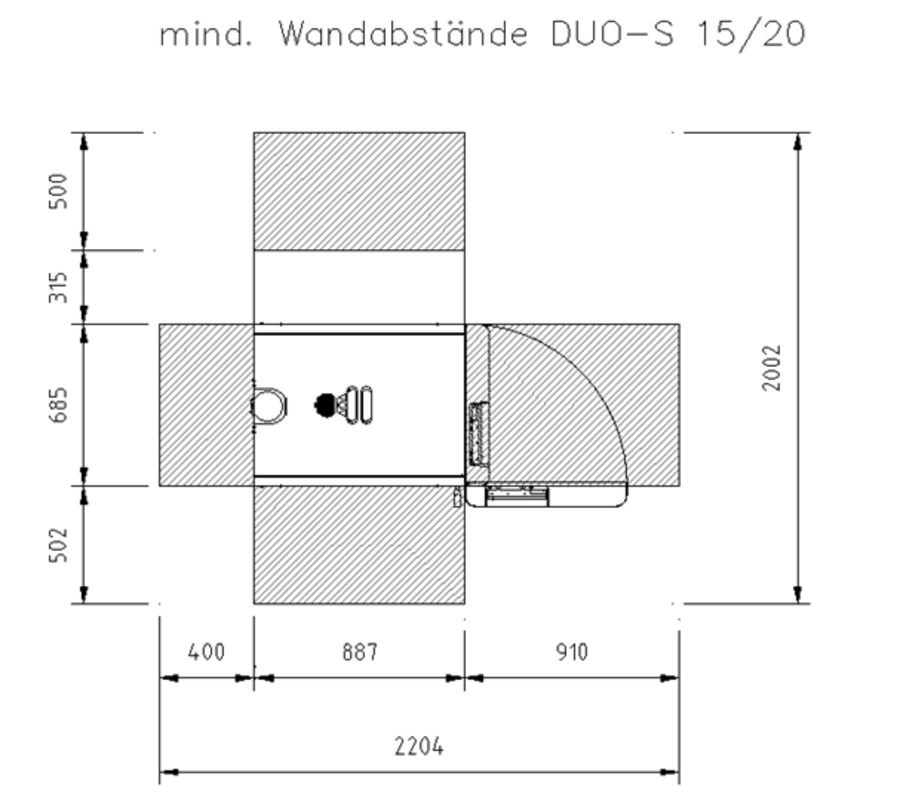

| Abmessungen | DUO-S15 | DUO-S20 | ||
|---|---|---|---|---|
| H | Kesselhöhe | mm | 1335 | 1335 |
| H1 | Höhe Scheitholzkessel | mm | 1235 | 1235 |
| H2 | Höhe Anschluss Abgasrohr | mm | 1235 | 1235 |
| H3 | Höhe Anschluss VL | mm | 1055 | 1055 |
| H4 | Höhe Anschluss RL | mm | 150 | 150 |
| H7 | Höhe Anschluss Saugsystem | mm | 1253 | 1253 |
| B | Gesamtbreite Kessel inkl. WOS-Hebel | mm | 1105 | 1105 |
| B1 | Breite Scheitholzessel | mm | 685 | 685 |
| B2 | Breite Pelletseinheit | mm | 315 | 315 |
| W | Mindestabstand Isoliertür zur Wand | mm | 800 | 800 |
| X | Mindestabstand Kesselseite zur Wand | mm | 500 | 500 |
| X1 | Mindestabstand Scheitholzkessel zur Wand | mm | 815 | 815 |
| Y | Mindestabstand Rückseite zur Wand | mm | 400 | 400 |
| Z | Mindestabstand Kesselseite zur Wand | mm | 500 | 500 |
| Durchmesser Abgasanschluss (außen) | mm | 129 | 129 | |
| Nennweite Vorlauf/Rücklauf (innen) | R | 1" | 1" | |
| Bezeichnung | Größe | PSM 1000 |
PSM 1500 |
||
|---|---|---|---|---|---|
| Angaben in mm | |||||
| Außenmaße | d | Durchmesser ohne Isolierung | - | 790 | 1000 |
| D | Gesamtdurchmesser | - | 990 | 1200 | |
| J | Gesamthöhe mit Isolierung | - | 2135 | 2235 | |
| F | Höhe ohne Isolierung | - | 2050 | 2150 | |
| - | Kippmaß | - | 2090 | 2270 | |
| - | Minimale Einbringöffnung | - | 800 | 1010 | |
| Anschlüsse | A | RL Hzg | 6/4” IG 2” IG |
310 - |
380 - |
| RL FSK | 6/4” IG 2” IG |
310 - |
380 - |
||
| Fühler | 1/2” IG | 310 | 380 | ||
| B | RL Rad. | 6/4” IG 2” IG |
745 - |
825 - |
|
| Fühler | 1/2” IG | 745 | 825 | ||
| C | VL Hzg | 6/4” IG 2” IG |
1250 - |
1350 - |
|
| RL Öl/Gas | 6/4” IG 2” IG |
1250 - |
1350 - |
||
| Fühler | 1/2” IG | 1250 | 1350 | ||
| E | VL Hzg | 6/4” IG 2” IG |
1710 - |
1760 - |
|
| VL FSK | 6/4” IG 2” IG |
1710 - |
1760 - |
||
| Fühler | 1/2” IG | 1710 | 1760 | ||
| Gewicht | - | Gewicht ohne Isolierung | kg | 130 | 205 |
Kessel und Lagerraum
- Maße des Heiz- und Lagerraumes kontrollieren (Mindestmaße für Kessel bzw. Austragung berücksichtigen)
- Niveauunterschiede und Mauerstärken berücksichtigen
- Lagerraumgröße beachten (ein- bis zweifacher Jahresbedarf)
- Zugänglichkeit einkalkulieren (Platz für Reinigung der Abgaswege)
- Lage des Kamins bedenken (Anschluss Abgasrohr)
- Keine Feuchtigkeit im Lagerraum zulassen
- Positionen von Fenster und Türen berücksichtigen
- Raumhöhe beachten
Weiter ist zu beachten:
- Schräger, glatter Zwischenboden (Verplankung) ist mit einer Neigung von ca. 40 ° bauseits zu erstellen (Gewicht der Pellets darf nicht auf der Austragungseinheit aufliegen)
- Der Lagerraum sollte luftdicht ausgeführt sein (kein Austreten von Staub bei der Befüllung)
- Keine elektrischen Installationen im Lagerraum vornehmen (notwendige Elektroinstallation in explosionsgeschützter Ausführung)
- Keine Aufputz verlegten Leitungen (wasserseitig) im Pelletslagerraum anbringen
- Die Länge der Einblasleitung zwischen Befüllstutzen und Pellets-Tankfahrzeug darf maximal 30 m betragen (Zufahrt LKW berücksichtigen)
- Im umliegenden Bereich der Befüllstutzen sollte eine elektrische Steckdose (230V/16A) für das Tankfahrzeug vorgesehen werden
E-Anschlussschema
Schaltfeld RD71L
- Steuerung Heizkreispumpen über Relaisausgänge Kontaktbelastbarkeit: max. 230V/1A
- 3 Triac-Ausgänge
- Belastung: max. 230V/1A
- Drehzahlsteuerung von UPS-Pumpen (Pulspaketsteuerung 35 % ... 100 %)
- Nicht geeignet für Drehzahlsteuerung von elektronischen Pumpen oder Hocheffizienzpumpen
- Bei Steuerung von hochohmigen Geräten (z.B. Relais, Lampen, Ventile) sind die Ausgänge zusätzlich mit RC-Gliedern zu beschalten
- 6 Fühlereingänge wahlweise für:
- Pufferfühler (Option RP2-/PF3-RD)
- TWW-Ladung (Option BF-RD)
- Zirkulationspumpe mit Rücklauffühler (Option BZ6-RD)
- Einkreissolar (Option SO6-RD)
- Zubringerpumpe mit Rücklauffühler (Option HP3-RD)
- Busverbindung zu Digital-Raumbediengerät und zu Regelmodulen WTR71/ WTH71 über BUKA25/50 (bzw. LIYCY 2x2x0,5 mm²)
- Geräte in Serie verschleifen (kein sternförmiger Anschluss)
- Fernsteuerung Heizkreis über Modem bzw. über FRA25-RD und potenzialfreiem Kontakt in Kombination mit Option FS1-FRA
