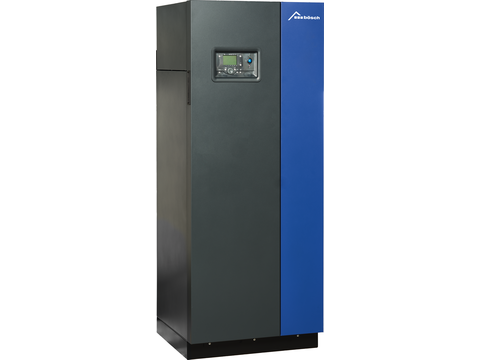

Gas Stand-Brennwert-Heizzentrale 100 kW

  • Platzsparende, vollautomatische Gas-Brennwert-Heizzentrale
  • Leistungsbereich 20 kW ... 105 kW
  • Normnutzungsgrad bis 110,4 %
  • Modulation 1:5

Übersicht

Produktbeschreibung

Gas-Brennwert-Heizzentrale

  • Vollautomatische Gas-Brennwert-Heizzentrale
  • Normnutzungsgrad bis zu 110,4 % (bei Auslegung auf 40/30 °C)
  • Geeignet für raumluftabhängigen und raumluftunabhängigen Betrieb
  • Mit Emissions- und Wirkungsgrad-Garantie gemäß Ländervereinbarung Art. 15a B-VG sowie FAV
  • Wärmetauscher inkl. Kondensatwanne aus Edelstahl mit hoher Korrosionsfestigkeit
  • Keine Mindestwasserumlaufmenge erforderlich, Temperaturspreizung bis
    43 K (bis Kesselgröße 100) bzw.
    40 K (ab Kesselgröße 120) möglich
  • Zylindrischer Metallvliesbrenner für modulierende, schadstoffarme Verbrennung von Erdgas mit 17 mbar ... 25 mbar bzw. Flüssiggas (bis Kesselgröße 320 bzw. bei TWIN-Ausführung 640) mit 50 mbar Gasfließdruck
  • Modulationsbereich 1:5 bzw. bei TWIN-Ausführung 1:10
  • Geräuscharmes, drehzahlgeregeltes Gebläse (≤69 dBA) für Zuführung der Verbrennungsluft und Abtransport der Abgase
  • Mit Zuluftfilter bei raumluftabhängigem Betrieb
  • Gasregel- und Sicherheitsarmatur mit Gasabsperrventilen und Gas/Luft-Verhältnisdruckregler
  • Mischkammer mit Gasdüse und Verteilkammer für homogene Gas/Luft-Gemischbildung
  • Elektronische Zündung, Ionisations-Flammenüberwachung, Temperatur- und Durchflusserfassung sowie Wasserdrucküberwachung über mikroprozessorgesteuerten Feuerungsautomaten
  • Kunststoff-Siphon zur Kondensatableitung
  • Höhenverstellbare Kesselfüsse zur einfachen Aufstellung und Nivellierung
  • Ab Vmax 120 mit eingebauer Abgasrückschlagklappe für mehrfachbelegung (Kasskade)



Regelung

  • Kesselschaltfeld mit elektronischer Steuereinheit, beleuchtetem Display und Bedienfeld, Kesselhauptschalter mit Betriebs- und Störlampe - ab 120 kW mit einem innovativem 7" Touchbedienteil
  • Auslesung von aktuellen und gespeicherten Betriebswerten, Einstellungen und Betriebszuständen wahlweise über das eingebaute Display oder über die Interface-Schnittstelle (mit Störzustandsspeicher für einfache Fehlerdiagnostik)
  • Interne, modulierende Kesselregelung auf konstante oder gleitend geführte Kesseltemperatur



Regeloptionen

  • Steuerung über externes Führungssignal 0 VDC ... 10 VDC
  • Interface für Kommunikation mit Wand-Regelmodul RAW
  • Trinkwarmwasser ohne/mit Zirkulationspumpe
  • Hochtemperaturanforderung (Lufterhitzer)
  • Bis zu 3 Heizkreise möglich:
    • VMAX40 ... 100: max. 3 Mischer-/ Pumpenheizkreise
    • Ab VMAX120: max. 2 Mischer- und 1 Pumpenheizkreis
  • Pumpensteuerung der Verbraucherkreise über potentialfreie Relaiskontakte

Einfache Montage



  • Anschlussfertige Lieferung (Gasregel- und Sicherheitsarmaturen im Kessel eingebaut, Kessel bei Anlieferung bereits voreingestellt)
  • Bedarf geringster Stellflächen





Kompakt



  • Problemlose Einbringung auch bei engen Stiegenhäusern oder schmalen Türöffnungen





Geräuscharm



  • Leistungsgeregeltes Gebläse (Geräuschpegel ≤68 dB(A))







Effizient



  • Zylindrischer Metallvliesbrenner
  • Sparsamer Betrieb durch optimale Anpassung der Heizleistung an den jeweiligen Anlagenbedarf (Modulationsbereich 1:10)







Sicher



  • Höchstmögliche Betriebssicherheit durch automatische Überwachungs- und integrierte Kesselschutzfunktionen mit laufender Datenerfassung







Langlebig



  • Wärmetauscher, Abgasrohr und Kondensatwanne aus Edelstahl garantieren optimale Korrosions- und Feuchtebeständigkeit







Umweltfreundlich



  • Umweltschonend durch gezielte Reduktion der Kaltstarts

Spezifikationen

Bezeichnung Wert
Nennheizleistung kW 97
Nennheizleistung 80/60°C von kW 20
Nennheizleistung 80/60°C bis kW 97
Nennheizleistung 50/30°C von kW 22
Nennheizleistung 50/30°C bis kW 105
Heizleistung minimal kW 20
Heizleistung maximal kW 105
Nennwärmebelastung kW 100
Norm-Nutzungsgrad nach DIN4702-8 bei 75/60°C % 98,3
Norm-Nutzungsgrad nach DIN4702-8 bei 50/30°C % 110,4
Betriebsweise modulierend
Bezeichnung Wert
Betriebsdruck minimal bar 1
Betriebsdruck maximal bar 4
Kesseltemperatur maximal °C 83
Zulässige Brennstoffe Erdgas (Propan)
Gasdurchsatz minimal m³/h 2,1
Gasdurchsatz maximal m³/h 10,6
Gasfließdruck minimal mbar 17
Gasfließdruck maximal mbar 25
Kondensatmenge bei 50/30°C l/h 14,2
Wasserinhalt Kessel l 128

Wasserseitiger Widerstand [mbar]

T=10K T=15K T=20K
Wasserseitiger Widerstand 90 53 30
Nennwassermenge (DT=10K) m³/h 8,4
Nennwassermenge (DT=15K) m³/h 6,3
Nennwassermenge (DT=20K) m³/h 4,2
Restförderdruck Gebläse Pa 105
Geräusche dB(A) 65
Bezeichnung Wert
Heizung Anschlussgewinde Type R
Heizung Anschlussgewinde Ausführung außen
Heizung Anschlussnennweite Gewinde ” 5/4
Bezeichnung Wert
Nennspannung V 230
Netzfrequenz Hz 50
Leistungsaufnahme minimal W 8
Leistungsaufnahme maximal W 320
Schutzart nach EN60529 IP20
Bezeichnung Wert
Breite mm 695
Höhe mm 1.707
Tiefe mm 796
Ø Abgasstutzen innen (konzentrisch) mm 100
Ø Abgasstutzen innen (exzentrisch) mm 110
Ø Zuluft innen (konzentrisch) mm 150
Anschlussgewinde Gas Ausführung außen
Anschlussnennweite Gas ” G3/4
Kondensatablauf mm 25
Bezeichnung Wert
Aufstellung/Montageart Stand
Brennwertgerät Ja
TWW-Bereitung extern
Bezeichnung Wert
Gewicht netto kg 225
Bezeichnung Wert
Abgasmassenstrom minimum kg/h 11,82
Abgasmassenstrom maximal kg/h 169,2
Abgasmassenstrom (9% CO2) g/s 47
Abgastemperatur minimal °C 30
Abgastemperatur maximal bei Nennheizleistung 80/60°C °C 82
NOx Emission mg/MJ 10
Bildlegende Bezeichnung   40/50/60 80/100
T Gesamttiefe mm 670 773
B Gesamtbreite mm 595 695
H Gesamthöhe mm 1494 1707
V Höhe bis Mitte Vorlaufstutzen mm 1142 1236
R1 Höhe bis Mitte Rücklaufstutzen-NT mm 336 336
R2 Höhe bis Mitte Rücklaufstutzen-HT mm 736 736
A Höhe bis Mitte Abgasstutzen mm 1449 1626
D Abgasstutzen-Durchmesser mm 80 110
  Zuluftstutzen-Durchmesser  mm 125 150
  Nennweite Kondensatanschluss (außen) mm 25 25
  Nennweite Vorlauf/Rücklauf (außen) R 1 1/4" 1 1/4"
  Nennweite Gasanschluss (außen) G 1/2" 3/4"
